Які бувають промислові насоси та чим вони відрізняються?

Промислове гідравлічне обладнання розробляється для роботи в суворих експлуатаційних умовах, де ключовими показниками є безперервність циклу, надійність вузлів тертя та здатність витримувати кавітаційні навантаження. На відміну від побутових систем, де пріоритетом є компактність і мала потужність, промисловий насос розрахований на високий робочий тиск, роботу з агресивними, в’язкими або абразивними середовищами, а також на інтеграцію в автоматизовані процеси управління.

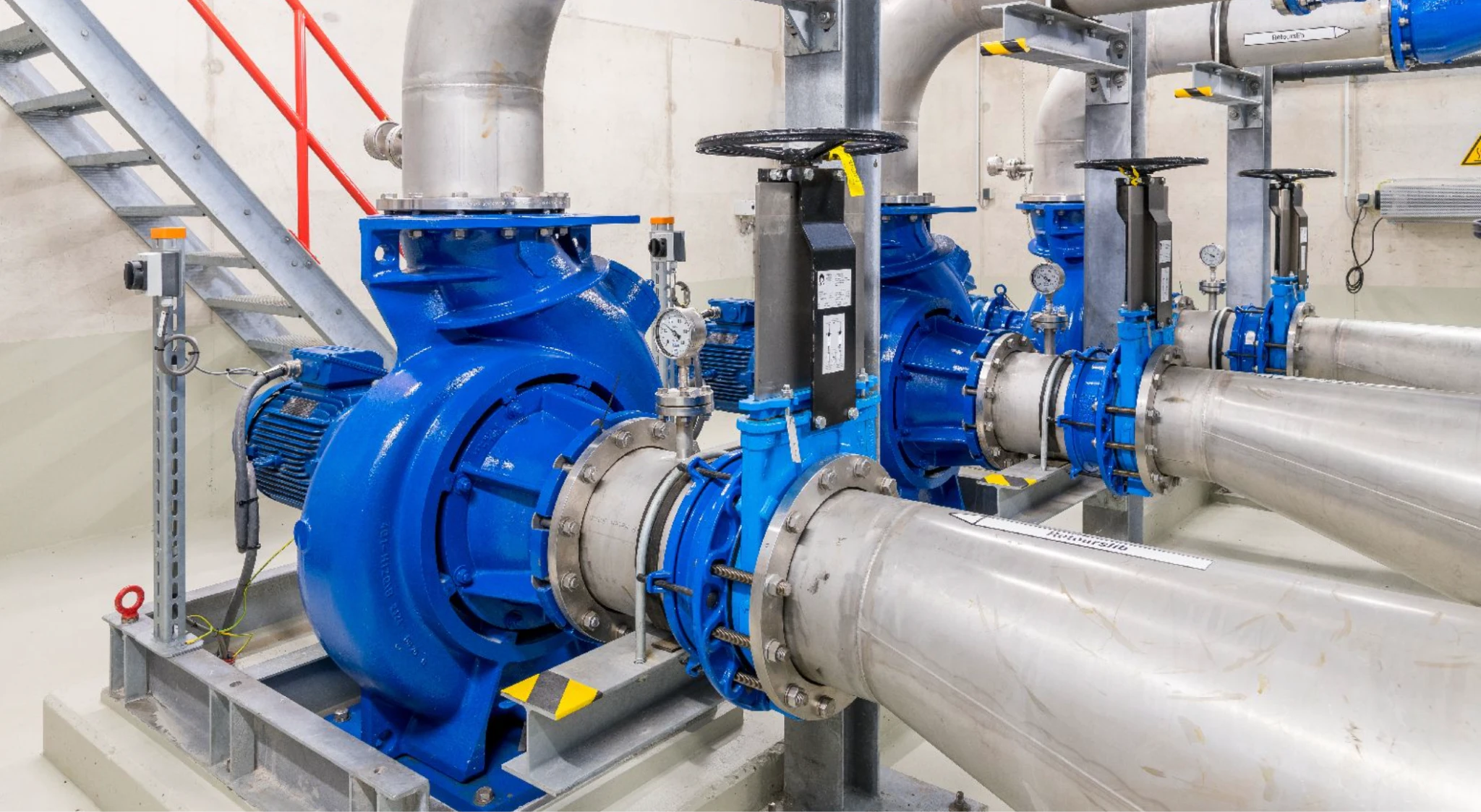

Для підбору гідравлічних машин під конкретні технологічні завдання вивчають каталог насосного обладнання, який охоплює моделі різного конструктивного виконання та принципу дії. Серцем будь-якої гідросистеми є промисловий насосний агрегат – цілісний силовий вузол, що складається з гідравлічної частини, електродвигуна, з’єднувальної муфти з захисним кожухом і загальної опорної плити (рами). Грамотна класифікація та розуміння технічних відмінностей між видами тари й приводів дозволяють створити енергоефективну мережу з високим міжремонтним інтервалом.

За якими принципами дії класифікують промислові насосні агрегати?

Усі промислові гідравлічні машини за способом передачі енергії рідкому середовищу поділяють на дві фундаментальні категорії: динамічні (де рідина рухається під дією гідродинамічних сил у проточній камері) та об’ємні (де переміщення відбуваються шляхом періодичної зміни об’єму робочої камери).

Класифікація за принципом дії та конструктивними підтипами охоплює такі види насосних агрегатів:

1. Лопатеві (динамічні) – передають енергію за рахунок обертання крильчатки у внутрішній порожнині корпусу:

   • Відцентрові радіальні. Рідкий носій надходить уздовж осі обертання, а викидається під дією відцентрової сили перпендикулярно до неї. Залежно від необхідного напору, насосний агрегат виготовляють одноступінчастим (для високих витрат) або багатоступінчастим секційним (де послідовно розташовані колеса створюють тиск до 200+ атмосфер).

   • Осьові (пропелерні). Робоче колесо виконане у формі гвинта. Рідина рухається суворо вздовж осі вала. Вони забезпечують гігантську продуктивність (до десятків тисяч кубометрів на годину), але створюють незначний напір, що необхідно для циркуляційних контурів охолоджувальних веж, градирень і меліоративних станцій.

   • Вихрові. Завдяки спеціальним радіальним лопаткам створюють поздовжньо-поперечні вихори в кільцевому каналі. Забезпечують напір у 3–7 разів вищий, ніж відцентрові аналогічного розміру, але мають нижчий ККД і застосовуються для перекачування летких рідин і насичених газами середовищ.

2. Об’ємні роторні – витискають рідину за рахунок безперервного обертання робочих органів без застосування клапанів:

   • Гвинтові (одномережеві та багатомережеві). Перекачування відбувається вздовж канавок металевого ротора всередині еластомерної статорної обойми. Забезпечують рівномірний ламінарний потік без пульсацій і подрібнення структури речовини, що критично для високов’язких мас, шламів і полімерів.

   • Шестеренні (з зовнішнім або внутрішнім зачепленням). Рідина захоплюється западинами між зубами двох шестерень і переноситься з зони всмоктування в зону нагнітання. Працюють із тиском до 200 бар і використовуються в маслонапірних установках та об’ємних гідроприводах.

   • Перистальтичні (шлангові). Ролики на роторі послідовно перетискають гнучкий шланг, протовкуючи носій уперед. Рідина контактує виключно зі стінками шланга, що унеможливлює витоки та робить їх ідеальними для високоагресивних хімікатів чи стерильних медичних розчинів.

3. Об’ємні зворотно-поступальні – працюють за рахунок циклічного збільшення та зменшення об’єму робочої камери за допомогою клапанної системи:

   • Плунжерні та поршневі. Високоточні машини, де жорсткий циліндричний плунжер витискає рідину через нагнітальний клапан. Вони здатні створювати надвисокий тиск (до 1000+ бар) і застосовуються в технологічних лініях гідроабразивного різання, зворотного осмосу та важкого дозування.

   • Мембранні (діафрагмові). Замість поршня використовується гнучка мембрана, яка приводиться в рух стисненим повітрям або гідравлічним штоком. Відсутність динамічних ущільнень унеможливлює протікання при перекачуванні кислот, лугів, лаків і вибухонебезпечних речовин.

4. Спеціальні та комбіновані насоси – використовують особливі фізичні ефекти або поєднують елементи різних принципових схем:

   • Струминні (ежектори та інжектори). Не мають рухомих деталей. Перекачування та підйомне зусилля створюються за рахунок кінетичної енергії струменя допоміжного середовища (пари, води або газу), що подається через сопло з високою швидкістю. Незамінні для відкачування води з затоплених підземних виробок і вакуумування.

   • Вихрові самовсмоктувальні. Поєднують властивості повітряно-водяного сепаратора та вихрового колеса. Здатні видаляти повітря зі всмоктувальної лінії без попереднього заповнення трубопроводу рідиною.

   • Лабіринтні та шнекові. Використовують гвинтові канавки на валу для створення тиску за рахунок сил в’язкого тертя, що дозволяє працювати з високоабразивними гідросумішами без швидкого зносу деталей.

Таке різноманіття конструктивних схем насосних агрегатів пояснюється тим, що жоден універсальний тип гідравлічної машини не здатний однаково ефективно працювати з різними за фізико-хімічними властивостями середовищами і вибір насоса визначається конкретними умовами роботи системи. Розуміння принципу дії кожного виду дозволяє точно підібрати обладнання під конкретні умови, від подачі чистої артезіанської води до перекачування важких високоабразивних шламів або вибухонебезпечних хімічних реагентів, та допомагає врахувати вимоги до його подальшої експлуатації й обслуговування.
